Подробная информация о продукте:
|
ядр проводника: | Обожженная медь или трудный нарисованный алюминий | Материал изоляции: | Кросслинкед полиэтилен (СЛПЭ) |
---|---|---|---|
Бронированные типы: | ДСТА/СВА/АВА или Унармоуред | Наружный материал оболочки: | Поливиниловый хлорид (ПВК) или полиэтилен (PE) |
стандарт: | ДИН ИЭК АСТМ БС, ИЭК 60502-2, ГБ12706, ИЭК60228 | Цвет: | Черный или как требование |
упаковка: | барабанчик Деревянн-стали, стальной барабан, деревянный барабанчик | Особенное Рекиремец: | Огнезащитный, пламя - ретардант, низкий галоид дыма освобождает |
Образца: | И, при условии | Применение: | Подземный, конструкция, промышленный, распределение силы и передающая линия |
Напряжение: | 15KV | ||
Высокий свет: | medium voltage wire,xlpe medium voltage cables |
Кабеля напряжения тока СЛПЭ галоид свободное ИЭК60502 САНС 1339 дыма среднего низкий
СРЕДНИЙ СТАНДАРТ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА СЛПЭ
Этот средний кабель кслпе напряжения тока 15кв изготовлен согласно ИЭК60502, САНС 1339, БС 6622, АС/НЗС1429.1, НФК 33226, КСА К-68.3, ИКЭА С-93-639, ИКЭА С-94-649, КСА К68.5, 7098, етк. наша фабрика может также конструировать и изготовить особенный силовой кабель согласно другим стандартам требовал клиентами.
СРЕДНЕЕ НАПРЯЖЕНИЕ ТОКА КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА СЛПЭ
3.6/6 (7,2) кв, 3.6/6.6 (7,2) кв, 6 10(12) кв, 6,35/11(12) кв, 8,7/10(15) кв, 12/20(24) кв, 12,7/22(24) кв, 18/30(36) кв, 19/33(36) кв, 21/35кв, 26/35кв

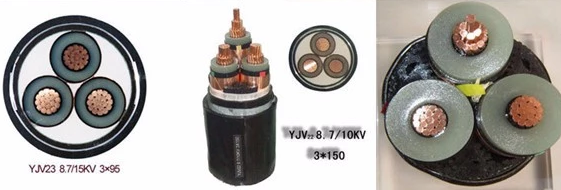

СРЕДНЯЯ КОНСТРУКЦИЯ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА СЛПЭ
Проводник: Обожженный, который равниной сели на мель компактированный круговой проводник меди или алюминия
Экран проводника: Прессованная полу-проводная смесь
Изоляция: СЛПЭ (взаимн соединенный полиэтилен) расклассифицированное на 90°К
Экран изоляции: Прессованная полу-проводная смесь
Металлический экран: медная лента или концентрический слой медных проволок
Цвет для идентификации ядра: Красная, желтая, голубая лента будет приложена между экраном изоляции и металлическим экраном (вышеуказанный определять можно изменить как заказ)
Собрание: 3 экранированных ядра положены вверх по совместно, при необходимости заполненный с не водоемким материалом совместимым с изоляцией и предусматриванный с слоем оболочки ПВК.
Внутренняя оболочка: Прессованный слой ПВК СТ2 или ПЭ, ЛСЗХ
Панцырь: Двойник гальванизированной стальной ленты (ДСТА) или гальванизированного стального провода (SWA) для силового кабеля 3 ядров, двойника алюминиевой ленты (ДАННЫХ) или алюминиевого провода (AWA) для одиночного силового кабеля
Наружная оболочка: ПВК или ПЭ, ЛСЗХ
СРЕДНЯЯ ЗОНА РАЗДЕЛА КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА СЛПЭ
25 мм2, 35 мм2, 50 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2, 185 мм2, 240 мм2, 300 мм2, 400 мм2, 500 мм2, 630 мм2, 800 мм2
СРЕДНЯЯ ЗОНА ПРОДУКЦИИ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА СЛПЭ
одиночный кабель ядра: 25 мм2 -- 800 мм2
кабель 3 ядров: 25 мм2 -- 500 мм2
СРЕДНЕЕ ПРИМЕНЕНИЕ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА СЛПЭ
15 изолированного СЛПЭ КВ силового кабеля мв использован для того чтобы передать и распределить силу в передаче энергии и системе распределения 15кВ или низкий. Оно вообще приложен к полям включая силу, конструкцию, шахты, металлургию, нефтехимическую промышленность етк.
СРЕДНИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА СЛПЭ
Характеристики конструкции |
|
Форма проводника |
Сели на мель циркуляр, который (РМ) |
Неэтилированный |
Да |
Изоляция |
СЛПЭ |
Экран |
медные лента или медная проволока |
Материал постельных принадлежностей |
Лента разъединения |
Наружная оболочка |
ПВК или ПЭ |
Характеристики использования |
|
Упаковка |
Стальной деревянный барабанчик |
Минимальная температура установки |
-20 °К |
Максимальная температура проводника в обслуживании |
°К 90 |
Температура проводника короткого замыкания максимальная |
°К 250 |
Гнуть фактор кладя |
кабель ядра 20 кс д одиночный кабель мульти-ядра 15 кс д |
СРЕДНИЕ ТИП & РАЗМЕР КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА СЛПЭ
Тип |
Описание |
Ядри |
Поперечное сечение |
ИДЖВ |
Медный силовой кабель оболочки Кондуктор/СЛПЭ Инсулатион/ПВК наружный |
1, 3 |
25мм2-8000мм2 |
ИДЖИ |
Медный силовой кабель оболочки Кондуктор/СЛПЭ Инсулатион/ПЭ наружный |
1, 3 |
25мм2-8000мм2 |
ЗА-ИДЖВ ЗБ-ИДЖВ ЗК-ИДЖВ |
Медное пламя изоляции Кондуктор/СЛПЭ - силовой кабель ретардант |
1, 3 |
25мм2-8000мм2 |
ВДЗА-ИДЖИ ВДЗБ-ИДЖИ ВДЗК-ИДЖИ |
Галоид дыма медной изоляции Кондуктор/СЛПЭ низкий свободный или зеро пламя галоида (ЛСХФ или ЛСЗХ) - силовой кабель ретардант |
1, 3 |
25мм2-8000мм2 |

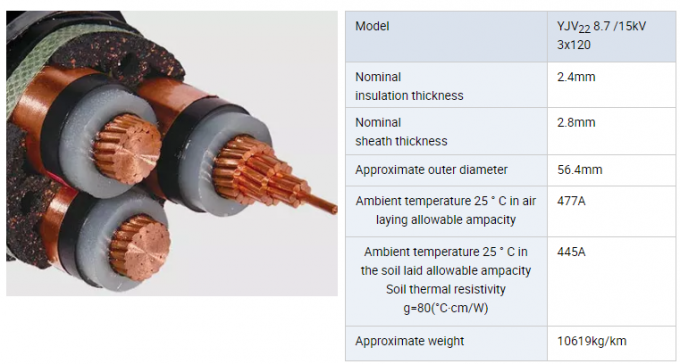

ОДИНОЧНЫЕ ДАННЫЕ ПО ЯДРА 8.7/15КВ (Ум=17.5КВ) ТЕХНИЧЕСКИЕ
Но.корес кс |
Деятельность |
максимальный Номинал |
Изоляция |
Оболочка |
Наружное Ø |
вес |
Настоящие оценки в воздухе 30℃ |
Настоящие оценки похоронили 20℃ |
максимальное сопротивление ДК на 20℃ |
мм ² |
кВ |
кВ |
мм |
мм |
мм |
кг/км |
А |
А |
Ω/км |
1 кс 35 |
17,5 |
8.7 / 15 |
4,5 |
1,7 |
22,9 |
779 |
205 |
190 |
0,52 |
1 кс 50 |
17,5 |
8.7 / 15 |
4,5 |
1,7 |
24,2 |
952 |
245 |
225 |
0,39 |
1 кс 70 |
17,5 |
8.7 / 15 |
4,5 |
1,8 |
26,1 |
1190 |
305 |
275 |
0,27 |
1 кс 95 |
17,5 |
8.7 / 15 |
4,5 |
1,9 |
27,7 |
1461 |
370 |
330 |
0,19 |
1 кс 120 |
17,5 |
8.7 / 15 |
4,5 |
1,9 |
29,3 |
1738 |
430 |
375 |
0,15 |
1 кс 150 |
17,5 |
8.7 / 15 |
4,5 |
2,0 |
30,9 |
2054 |
490 |
425 |
0,12 |
1 кс 185 |
17,5 |
8.7 / 15 |
4,5 |
2,0 |
32,7 |
2427 |
560 |
480 |
0,10 |
1 кс 240 |
17,5 |
8.7 / 15 |
4,5 |
2,1 |
35,1 |
3001 |
665 |
555 |
0,08 |
1 кс 300 |
17,5 |
8.7 / 15 |
4,5 |
2,2 |
37,3 |
3604 |
765 |
630 |
0,06 |
1 С 400 |
17,5 |
8.7 / 15 |
4,5 |
2,3 |
41,9 |
4702 |
890 |
725 |
0,05 |
1 С 500 |
17,5 |
8.7 / 15 |
4,5 |
2,4 |
45,4 |
5753 |
1030 |
825 |
0,04 |
1 кс 630 |
17,5 |
8.7 / 15 |
4,5 |
2,5 |
49,1 |
7035 |
1190 |
940 |
0,03 |
