Подробная информация о продукте:
|
проводник: | Обожженная медь или трудный нарисованный алюминий | Материал изоляции: | Кросслинкед полиэтилен (СЛПЭ) |
---|---|---|---|
Бронированный тип: | ДСТА/СВА/АВА или Унармоуред | Оболочка: | Поливиниловый хлорид (ПВК) |
стандарт: | ДИН ИЭК АСТМ БС, ИЭК 60502-2, ГБ12706, ИЭК60228 | цвет: | Черный или как требование |
упаковка: | барабанчик Деревянн-стали, стальной барабан, деревянный барабанчик | Особенное Рекиремец: | Огнезащитный, пламя - ретардант, низкий галоид дыма освобождает |
Применение: | Подземный, конструкция, промышленный, распределение силы и передающая линия | Номинальное напряжение: | 3.6/6кв к 26/35кв |
Высокий свет: | mv power cable,xlpe medium voltage cables |
Дым среднего кабеля низшего напряжения напряжения тока подземного низкий нул проводов галоида
СРЕДНИЙ СТАНДАРТ СИЛОВОГО КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
Интернатионал: ИЭК60502-2
Соотечественник: ГБ/Т 12706.1-2008
Другие стандарты: как силовой кабель БС, ДИН и ИКЭА, дизайна & изготовления особенный согласно запросу клиента особенному.
СРЕДНЯЯ КОНСТРУКЦИЯ СИЛОВОГО КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
1. ПРОВОДНИК
– Обнаженный медный класс 2 к ИЭК 60228, круг, многопроводный садить на мель и компактный
2. ЭКРАН ПРОВОДНИКА
– Внутреннее полу-проводя покрытие
3. ИЗОЛЯЦИЯ
– Изоляция ядра взаимн соединенного полиэтилена (СЛПЭ)
4. ЭКРАН ИЗОЛЯЦИИ
– Наружный проводной слой прессовал и постоянно сварил с изоляцией ядра
Полу-проводя тип
– Над наружным полу-проводя слоем, семикондуктинг ленту необходимо использовать.
5. ЭКРАН МЕТАЛЛА
– ленты меди спирально с минимальной толщиной 0,1 мм.
Разделитель
– Над экраном так же, как под наружной оболочкой, отделяя слой необходимо использовать (например связывать тесьмой).
6. ОБОЛОЧКА
– Наружная оболочка смеси ПВК
СРЕДНИЕ ХАРАКТЕРИСТИКИ СИЛОВОГО КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
Характеристики конструкции |
|
Форма проводника |
Сели на мель циркуляр, который (РМ) |
Неэтилированный |
Да |
Изоляция |
СЛПЭ |
Экран |
медная лента |
Материал постельных принадлежностей |
Лента разъединения |
Наружная оболочка |
ПВК |
Характеристики использования |
|
Упаковка |
Стальной деревянный барабанчик |
Минимальная температура установки |
-20 °К |
Максимальная температура проводника в обслуживании |
°К 90 |
Температура проводника короткого замыкания максимальная |
°К 250 |
Гнуть фактор кладя |
кабель ядра 20 кс д одиночный кабель мульти-ядра 15 кс д |

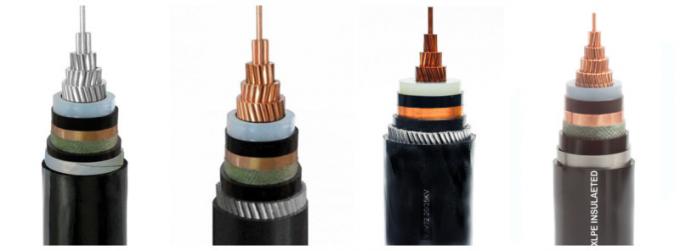

Средние типы силового кабеля напряжения тока изолированные СЛПЭ |
|||
Типы кабеля МВ |
Описание |
Ядри |
Зона раздела Номи (мм2) |
Ку или Ал/СЛПЭ/ПВК |
медное или алюминиевое ядр, изолированное кслпе, обшитый пвк, электрический кабель |
1 ядр
ядр 3
|
25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000 |
Ку или Ал/СЛПЭ/СТА/ПВК |
медное или алюминиевое ядр, изолированное кслпе, стальная лента бронированная, обшитый пвк, электрический кабель |
||
Ку или Ал/СЛПЭ/СВА/ПВК |
медное или алюминиевое ядр, изолированное кслпе, стальной провод бронированный, обшитый пвк, электрический кабель |
1 ДАННЫЙ ПО СИЛОВОГО КАБЕЛЯ ЯДРА 12/20КВ
Нет ядров и креста - сек. |
Деятельность |
Номинальный |
Изоляция |
Оболочка |
Наружное Ø |
вес |
Настоящие оценки в воздухе 30℃ |
Настоящие оценки похоронили 20℃ |
максимальное сопротивление ДК на 20℃ |
---|---|---|---|---|---|---|---|---|---|
мм ² |
кВ |
кВ |
мм |
мм |
мм |
кг/км |
А |
А |
Ω/км |
1 кс 35 |
24 |
12/ 20 |
5,5 |
1,8 |
24,9 |
860 |
205 |
190 |
0,52 |
1 кс 50 |
24 |
12/ 20 |
5,5 |
1,8 |
26,4 |
1138 |
245 |
225 |
0,39 |
1 кс 70 |
24 |
12/ 20 |
5,5 |
1,9 |
28,1 |
1281 |
305 |
275 |
0,27 |
1 кс 95 |
24 |
12/ 20 |
5,5 |
1,9 |
29,9 |
1570 |
370 |
330 |
0,19 |
1 кс 120 |
24 |
12/ 20 |
5,5 |
2,0 |
31,3 |
1839 |
430 |
375 |
0,15 |
1 кс 150 |
24 |
12/ 20 |
5,5 |
2,0 |
33,1 |
2174 |
490 |
425 |
0,12 |
1 кс 185 |
24 |
12/ 20 |
5,5 |
2,1 |
34,7 |
2540 |
560 |
480 |
0,10 |
1 кс 240 |
24 |
12/ 20 |
5,5 |
2,2 |
37,1 |
3120 |
665 |
555 |
0,08 |
1 кс 300 |
24 |
12/ 20 |
5,5 |
2,2 |
39,5 |
3746 |
765 |
630 |
0,06 |
1 С 400 |
24 |
12/ 20 |
5,5 |
2,3 |
44,1 |
4863 |
890 |
725 |
0,05 |
1 С 500 |
24 |
12/ 20 |
5,5 |
2,4 |
47,6 |
5905 |
1030 |
825 |
0,04 |
1 кс 630 |
24 |
12/ 20 |
5,5 |
2,5 |
51,3 |
7220 |
1190 |
940 |
0,03 |
3 ДАННОГО ПО СИЛОВОГО КАБЕЛЯ ЯДРА 12/20КВ
Но.корес кс взаимн сек. |
Деятельность |
Номинальный |
Изоляция |
Оболочка |
Наружное Ø |
вес |
Настоящие оценки в воздухе 30℃ |
Настоящие оценки похоронили 20℃ |
максимальное сопротивление ДК на 20℃ |
---|---|---|---|---|---|---|---|---|---|
мм ² |
кВ |
кВ |
мм |
мм |
мм |
кг/км |
А |
А |
Ω/км |
3 кс 35 |
24 |
12/20 |
5,5 |
2,6 |
52,5 |
3023 |
155 |
185 |
0,52 |
3 кс 50 |
24 |
12/20 |
5,5 |
2,7 |
55,5 |
3891 |
180 |
218 |
0,39 |
3 кс 70 |
24 |
12/20 |
5,5 |
2,8 |
59,3 |
4396 |
223 |
267 |
0,27 |
3 кс 95 |
24 |
12/20 |
5,5 |
3,0 |
63 |
5264 |
271 |
318 |
0,19 |
3 кс 120 |
24 |
12/20 |
5,5 |
3,1 |
66,2 |
6190 |
312 |
363 |
0,15 |
3 кс 150 |
24 |
12/20 |
5,5 |
3,2 |
69,8 |
7240 |
363 |
417 |
0,12 |
3 кс 185 |
24 |
12/20 |
5,5 |
3,3 |
73,7 |
8499 |
404 |
460 |
0,1 |
3 кс 240 |
24 |
12/20 |
5,5 |
3,5 |
78,6 |
10353 |
471 |
531 |
0,08 |
3 кс 300 |
24 |
12/20 |
5,5 |
3,6 |
83,8 |
12328 |
536 |
596 |
0,06 |
С 400 3 |
24 |
12/20 |
5,5 |
3,8 |
93,6 |
15921 |
630 |
684 |
0,05 |
