Подробная информация о продукте:
|
ядр проводника: | Обожженная медь или трудный нарисованный алюминий | Материал изоляции: | Кросслинкед полиэтилен (СЛПЭ) |
---|---|---|---|
Бронированные типы: | ДСТА/СВА/АВА или Унармоуред | Наружный материал оболочки: | Поливиниловый хлорид (ПВК) или полиэтилен (PE) |
стандарт: | ДИН ИЭК АСТМ БС, ИЭК 60502-2, ГБ12706, ИЭК60228 | Цвет: | Черный или как требование |

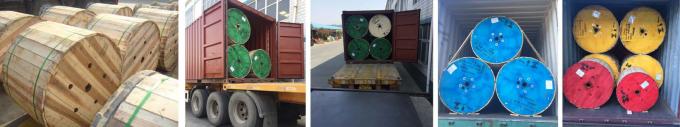

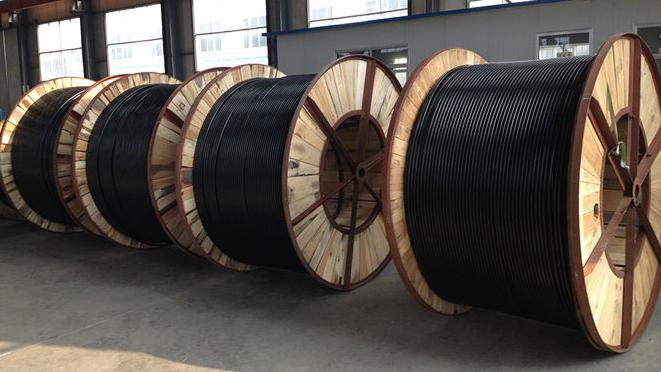

упаковка: | барабанчик Деревянн-стали, стальной барабан, деревянный барабанчик | Особенное Рекиремец: | Огнезащитный, пламя - ретардант, низкий галоид дыма освобождает |
Образца: | И, при условии | Применение: | Подземный, конструкция, промышленный, распределение силы и передающая линия |
Напряжение: | 3.6КВ к 35КВ | ||
Высокий свет: | mv power cable,xlpe medium voltage cables |
СРЕДНЕЕ НАПРЯЖЕНИЕ ТОКА КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
3.6/6КВ, 6/10КВ, 8.7/15КВ, 12/20КВ, 18/20КВ, 21/35КВ, 26/35КВ

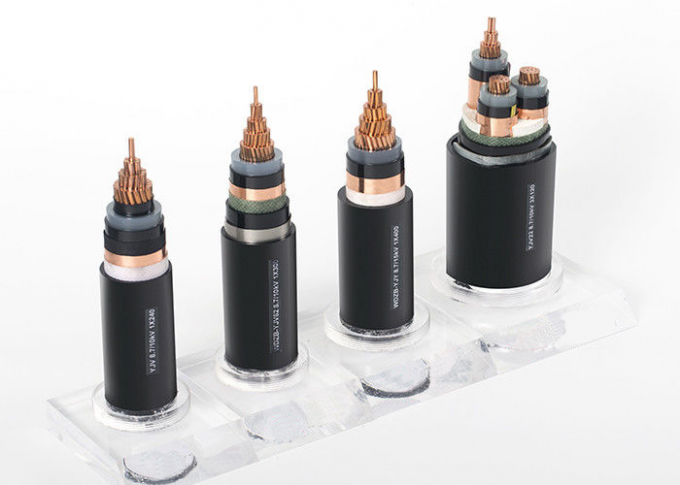

СРЕДНЯЯ КОНСТРУКЦИЯ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
1. проводник: Медь или алюминий (класс1 или класс 2)
2. внутренний полу-проводя слой
3. изоляция: Крест покрыл краской полиэтилен (СЛПЭ)
4. наружный полу-проводя слой
5. Бронированный или Унармоуред
6. Создание программы-оболочки проводного материала
7. Экран: Заплетение медных проволок или ленты меди
8. Разделитель
9. наружная куртка: ПВК или ПЭ
СРЕДНЕЕ ПРИМЕНЕНИЕ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
С характеристиками стабилизированной возможности, передовая технология, широкие материальные ресурсы, низкая цена, хорошие гибкие и легкие для того чтобы положить и поддержать, изолированный СЛПЭ средний кабель напряжения тока соответствующие быть положенным для линии распределения силы с расклассифицированным напряжением тока до 35кВ.
СРЕДНИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
2. Во время короткого замыкания (максимальное постоянное время нет больше чем 5 секунд), максимальная температура проводника кабеля нет больше чем 250°К.
3. Уровень разницы класть кабель не ограниченн. Кладя кабель, температура окружающей среды не ниже чем 0°К.
4. легковес, хороший гнущ свойство и легкие установку и обслуживание.
ТИП | ИМЯ | Главная программа | |
Ядр КУ | Ядр АЛ | ||
ИДЖВ/ИДЖИ | ИДЖЛВ/ИДЖЛИ | Изолированное СЛПЭ, ПВК/ПЭ обшитый силовой кабель |
Для класть крытый, тоннель, канал и ндергроунд. Неспособный для того чтобы принести внешние механические силы, только принести силу тракции во время положенный |
ИДЖВ22/ИДЖВ23 | ИДЖЛВ22/ИДЖЛВ23 | Изолированное СЛПЭ, стальная лента арморед, ПВК/ПЭ обшило силовой кабель |
Для класть крытый , тоннель, канал и подземный. Способный для того чтобы принести екстернал механические силы, но неспособный для того чтобы принести большую вытягивая силу |
ИДЖВ32/ИДЖВ33 | ИДЖЛВ32/ИДЖЛВ33 | Изолированное СЛПЭ, тонкий стальной провод арморед, ПВК/ПЭ обшило силовой кабель |
Для класть в вал, подполье воды будет большая разница уровня. Способный для того чтобы принести внешние механические силы и умеренную вытягивая силу |
ИДЖВ42/ИДЖВ43 | ИДЖЛВ42/ИДЖЛВ43 | Изолированное СЛПЭ, толстый стальной провод арморед, ПВК/ПЭ обшило силовой кабель |
Для класть в воду и морское дно. Способный для того чтобы принести положительное давление и силу вытягивать |
Тип | Спецификация |
Диаметр проводника
|
Номинальная толщина изоляции | Номинальная толщина оболочки | Приблизительно наружный диаметр кабеля | Приблизительно вес кабеля | |
КУ | АЛ | ||||||
ИДЖВ КУ/СЛПЭ/ПВК ИДЖЛВ АЛ/СЛПЭ/ПВК |
мм2 | мм | мм | мм | мм | кг/км | кг/км |
3×25 | 6,0 | 2,5 | 2,1 | 36,1 | 1660 | 1203 | |
3×35 | 7,0 | 2,5 | 2,1 | 38,3 | 2018 | 1383 | |
3×50 | 8,4 | 2,5 | 2,2 | 41,3 | 2481 | 1619 | |
3×70 | 10,0 | 2,5 | 2,4 | 45,1 | 3199 | 1959 | |
3×95 | 11,5 | 2,5 | 2,5 | 48,6 | 4064 | 2339 | |
3×120 | 13,0 | 2,5 | 2,6 | 52,9 | 4902 | 2729 | |
3×150 | 14,5 | 2,5 | 2,7 | 55,2 | 5758 | 3072 | |
3×185 | 16,2 | 2,5 | 2,8 | 59,8 | 6965 | 3609 | |
3×240 | 18,4 | 2,5 | 3,0 | 64,7 | 8724 | 4309 | |
3×300 | 20,5 | 2,5 | 3,2 | 70,5 | 10701 | 5154 | |
3×400 | 23,5 | 2,5 | 3,4 | 78,0 | 13417 | 6340 |
