Подробная информация о продукте:
|
ПРОВОДНИК: | Медь/алюминий | Изоляция: | СЛПЭ |
---|---|---|---|
Панцырь: | ДСТА/СВА/АВА | Оболочка: | ПВК/ПЭ |
Напряжение тока: | 600В к 35КВ | Ядр: | 1-5 ядр |
Стандартный: | БС/ИЭК/АСТМ/ДИН | ||
Высокий свет: | xlpe insulated cable,xlpe power cable |

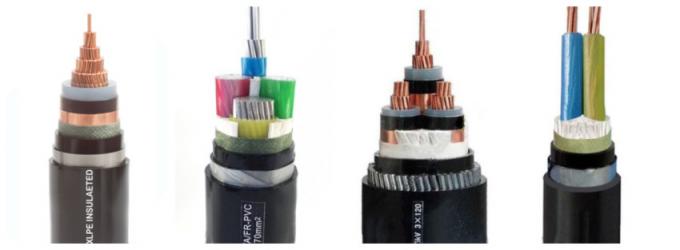

Ядри изолированного кабеля 1 до 5 СВА АВА СЛПЭ ДСТА омедняют алюминиевого проводника
1. стандарт изолированного кабеля СЛПЭ:
Согласно ГБ12706 (равному к ИЭК60502). Кабель также смог быть продуктед стандартом АСТМ, БС, ДИН и АС/НЗС или других стандартов как запрос.
2. Расклассифицированное напряжение тока изолированного кабеля СЛПЭ:
0.6/1КВ, 3.6/6КВ, 6/10КВ, 8.7/15КВ, 12/20КВ, 18/20КВ, 21/35КВ, 26/35КВ

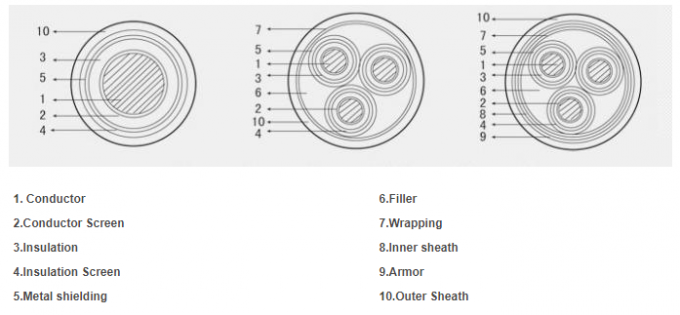

3. Конструкция изолированного кабеля СЛПЭ:
Проводник: Медь или алюминий
Изоляция: СЛПЭ
Внутренняя оболочка: ПВК или ПЭ
Панцырь: Двойная стальная лента (DSTA), гальванизированный стальной провод (SWA), алюминиевый провод бронированное (AWA)
Наружная оболочка: ПВК или ПЭ
4. Характеры изолированного кабеля СЛПЭ:
А. рабочая температура Максимальн Долгосрочный изолированного кабеля СЛПЭ 90°К.
Б. максимальная температура короткого замыкания нет превысить 250°К в 5 вторых.
К. установка температуры кабеля должна быть не чем 0°К.
Д. неспособный положите без предела падения с достаточной механической тягой. Одиночный кабель ядра нельзя положить в железную трубку или зафиксировать объезжанными железными инструментами вокруг кабелей.
5. Типы электрического кабеля:
Тип | Обозначение | |
ИДЖВ | Медный изолированный проводник, СЛПЭ, ПВК обшитый электрический кабель | Унармоуред электрический кабель |
ИДЖЛВ | Алюминиевый изолированный проводник, СЛПЭ, ПВК обшитый электрический кабель | |
ИДЖИ | Медный изолированный проводник, СЛПЭ, ПЭ обшитый электрический кабель | |
ИДЖЛИ | Алюминиевый изолированный проводник, СЛПЭ, ПЭ обшитый электрический кабель | |
ИДЖВ22 | Медный изолированный проводник, СЛПЭ, стальная лента бронированная, ПВК обшил электрический кабель | Бронированный электрический кабель |
ИДЖЛВ22 | Алюминиевый изолированный проводник, СЛПЭ, стальная лента бронированная, ПВК обшил электрический кабель | |
ИДЖВ23 | Медный изолированный проводник, СЛПЭ, стальная лента бронированная, ПЭ обшил электрический кабель | |
ИДЖЛВ23 | Алюминиевый изолированный проводник, СЛПЭ, стальная лента бронированная, ПЭ обшил электрический кабель | |
ИДЖВ32 | Медный изолированный проводник, СЛПЭ, стальной провод бронированный, ПВК обшил электрический кабель | Бронированный электрический кабель |
ИДЖЛВ32 | Алюминиевый изолированный проводник, СЛПЭ, стальной провод бронированный, ПВК обшил электрический кабель | |
ИДЖВ33 | Медный изолированный проводник, СЛПЭ, стальной провод бронированный, ПЭ обшил электрический кабель | |
ИДЖЛВ33 | Алюминиевый изолированный проводник, СЛПЭ, стальной провод бронированный, ПЭ обшил электрический кабель |
6. технические данные 1 кабеля ядра электрического:
Нет ядров и креста - сек. | Деятельность напряжение тока максимальный. |
Номинальный напряжение тока У0/У |
Изоляция толщина |
Оболочка толщина Номинальный значение |
Наружное Ø приблизительно. |
вес приблизительно. |
Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | максимальное сопротивление ДК на 20℃ |
---|---|---|---|---|---|---|---|---|---|
мм ² | кВ | кВ | мм | мм | мм | кг/км | А | А | Ω/км |
1 кс 35 | 24 | 12/ 20 | 5,5 | 1,8 | 24,9 | 860 | 205 | 190 | 0,52 |
1 кс 50 | 24 | 12/ 20 | 5,5 | 1,8 | 26,4 | 1138 | 245 | 225 | 0,39 |
1 кс 70 | 24 | 12/ 20 | 5,5 | 1,9 | 28,1 | 1281 | 305 | 275 | 0,27 |
1 кс 95 | 24 | 12/ 20 | 5,5 | 1,9 | 29,9 | 1570 | 370 | 330 | 0,19 |
1 кс 120 | 24 | 12/ 20 | 5,5 | 2,0 | 31,3 | 1839 | 430 | 375 | 0,15 |
1 кс 150 | 24 | 12/ 20 | 5,5 | 2,0 | 33,1 | 2174 | 490 | 425 | 0,12 |
1 кс 185 | 24 | 12/ 20 | 5,5 | 2,1 | 34,7 | 2540 | 560 | 480 | 0,10 |
1 кс 240 | 24 | 12/ 20 | 5,5 | 2,2 | 37,1 | 3120 | 665 | 555 | 0,08 |
1 кс 300 | 24 | 12/ 20 | 5,5 | 2,2 | 39,5 | 3746 | 765 | 630 | 0,06 |
1 С 400 | 24 | 12/ 20 | 5,5 | 2,3 | 44,1 | 4863 | 890 | 725 | 0,05 |
1 С 500 | 24 | 12/ 20 | 5,5 | 2,4 | 47,6 | 5905 | 1030 | 825 | 0,04 |
1 кс 630 | 24 | 12/ 20 | 5,5 | 2,5 | 51,3 | 7220 | 1190 | 940 | 0,03 |
Но.корес кс взаимн сек. |
Деятельность |
Номинальный |
Изоляция |
Оболочка |
Наружное Ø |
вес |
Настоящие оценки в воздухе 30℃ |
Настоящие оценки похоронили 20℃ |
максимальное сопротивление ДК на 20℃ |
---|---|---|---|---|---|---|---|---|---|
мм ² | кВ | кВ | мм | мм | мм | кг/км | А | А | Ω/км |
3 кс 35 | 24 | 12/20 | 5,5 | 2,6 | 52,5 | 3023 | 155 | 185 | 0,52 |
3 кс 50 | 24 | 12/20 | 5,5 | 2,7 | 55,5 | 3891 | 180 | 218 | 0,39 |
3 кс 70 | 24 | 12/20 | 5,5 | 2,8 | 59,3 | 4396 | 223 | 267 | 0,27 |
3 кс 95 | 24 | 12/20 | 5,5 | 3,0 | 63 | 5264 | 271 | 318 | 0,19 |
3 кс 120 | 24 | 12/20 | 5,5 | 3,1 | 66,2 | 6190 | 312 | 363 | 0,15 |
3 кс 150 | 24 | 12/20 | 5,5 | 3,2 | 69,8 | 7240 | 363 | 417 | 0,12 |
3 кс 185 | 24 | 12/20 | 5,5 | 3,3 | 73,7 | 8499 | 404 | 460 | 0,1 |
3 кс 240 | 24 | 12/20 | 5,5 | 3,5 | 78,6 | 10353 | 471 | 531 | 0,08 |
3 кс 300 | 24 | 12/20 | 5,5 | 3,6 | 83,8 | 12328 | 536 | 596 | 0,06 |
С 400 3 | 24 | 12/20 | 5,5 | 3,8 | 93,6 | 15921 | 630 | 684 | 0,05 |
