Ядр кабеля 5 Абк ПЭ ПВК СЛПЭ алюминиевое для воздушной передачи энергии
Стандарт кабеля АБК связанного антенной
ИЭК228, ИЭК209, ИЭК60502, АСТМ АНСИ/ИКЭА С-76-474, НФК 33-209, ХРН ХД 626 С1/часть 626 ВДЭ 0276 ДИН/БС7870/ГБ/Т12527-2008
Тип кабеля АБК связанного антенной
| Нет. |
Тип продукта |
Применение |
| 1 |
Изолированный ПВК воздушный кабель пачки |
Для воздушной передачи энергии |
| 2 |
Изолированный ПЭ воздушный кабель пачки |
| 3 |
Изолированный СЛПЭ воздушный кабель пачки |
| 4 |
Провод усиленный сталью алюминиевый с изолированным ПВК воздушным кабелем ундле б |
Для воздушной передачи энергии, способный для того чтобы принести умеренную вытягивая силу. |
Ряд продукции кабеля АБК связанного антенной
Напряжение тока: 1кв, 10кв, 35кв
Нет ядров: 1, 2, 3, 4, 5, 3+1, 4+1, 3+2
Номинальная перекрестная секционная область: 10~1500мм2

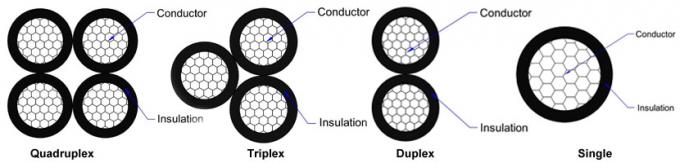

Конструкция кабеля АБК связанного антенной:
Проводник участка: медь, алюминий, алюминиевый сели на мель сплав, который
Нейтральный проводник: сели на мель алюминий, который (ААК), алюминиевый сели на мель сплав, который (АААК), алюминиевая усиленная сталь проводника (АКСР)
Изоляция: ПВК, СЛПЭ, ПЭ
(Примечание: Это как раз нормальная конструкция. КАБЕЛЬ ХУАНГХЭ может также конструировать и произвести кабели согласно вашему особенному требованию.)
Применение кабеля АБК связанного антенной:
Изолированный одиночный кабель для воздушных линий ядра
Покрытая линия провод использована главным образом для надземных вторичных линий распределения. Она нет электрически - изолированный проводник и обработана как обнаженный проводник при установке.
Двухшпиндельный кабель падения обслуживания
Поставить обслуживание 120 вольт воздушное для временного обслуживания на строительных площадках, на открытом воздухе или уличном освещении. Для обслуживания на 600 вольтах или понизьте на температуре проводника максимума 75 °К.
Триплекс кабель падения обслуживания
Поставить силу от линий общего назначения к веатерхэад потребителя. Для обслуживания на 600 вольтах или (участок к участку) на температуре проводника 75°Кмаксимум для изоляции полиэтилена или максимума 90°К для креста соединил изоляцию.
Квадруплексный кабель падения обслуживания
Использованный для того чтобы поставить силу 3 участков, обычно от поляк-установленного трансформатора, к голове обслуживания потребителя где налажена связь с кабелем входа обслуживания. Быть использованным на напряжении тока 600 вольт или меньше участка для того чтобы фазировать и на температуре проводника нет для превышения 75°К для полиэтилена изолировало проводника или 90°К для полиэтилена соединенного крестом изолировало проводников.
данные по кабеля АБК 600В связанные антенной
| Номер поперечного сечения Номинал ядров кс |
Общий диаметр |
Вес |
Максимальное сопротивление проводника |
Минимальная разрывная нагрузка |
Настоящая оценка |
| ² Но.×мм |
мм |
Кг/Км |
Ω/Км |
кН |
А |
| РМ 1кс16 |
8,0 |
74 |
1910 |
2,5 |
72 |
| РМ 1кс25 |
9,0 |
106 |
1200 |
4,0 |
107 |
| РМ 1кс95 |
15,4 |
333 |
0 320 |
13,7 |
240 |
| РМ 1кс185 |
21,0 |
611 |
0 164 |
28,7 |
389 |
| РМ 1кс240 |
24,0 |
801 |
0 125 |
37,2 |
467 |
| РМ 2кс16 |
15,6 |
147 |
1910 |
2,5 |
72 |
| РМ 2кс25 |
18,0 |
208 |
1200 |
4,0 |
107 |
| РМ 2кс70 |
25,4 |
505 |
0 443 |
10,7 |
205 |
| РМ 4кс16 |
18,8 |
286 |
1910 |
2,5 |
72 |
| РМ 4кс70 |
31,8 |
1,009 |
0 443 |
10,7 |
205 |
| РМ 4кс95 |
37,8 |
1,332 |
0 320 |
13,7 |
240 |
| РМ 4кс70 + 1кс25 |
360 |
1105 |
0,443/1,200 |
10,7/4,0 |
205/107 |
| РМ 4кс70 + 2кс25 |
400 |
1217 |
0,443/1,200 |
10,7/4,0 |
205/107
|
