Кабель среднего ядра ядра 3 изолированного кабеля 1 напряжения тока СЛПЭ медный бронированный

Кабель среднего ядра ядра 3 изолированного кабеля 1 напряжения тока СЛПЭ медный бронированный

СТАНДЭР:

Интернатионал: ИЭК60502-2

Соотечественник: ГБ/Т 12706.1-2008

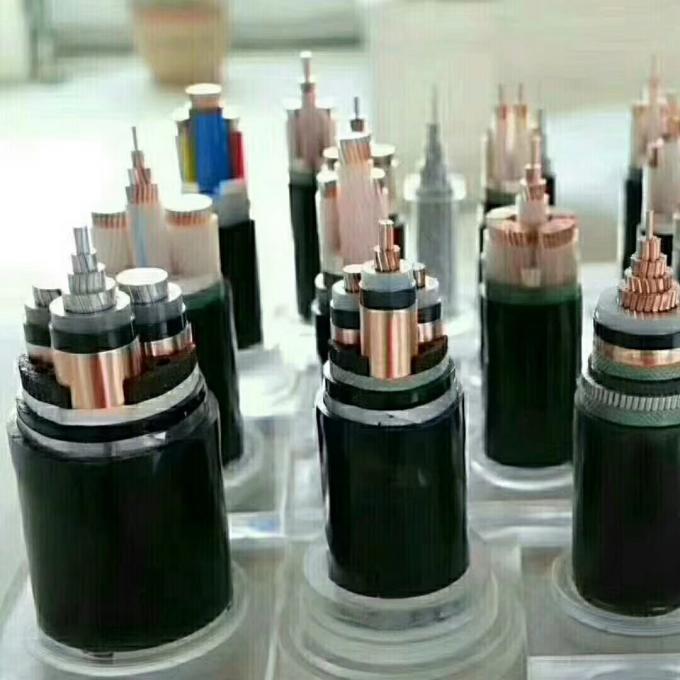

КОНСТРУКЦИЯ:

1. ПРОВОДНИК

– Обнаженный медный класс 2 к ИЭК 60228, круг, многопроводный садить на мель и компактный

2. ЭКРАН ПРОВОДНИКА

– Внутреннее полу-проводя покрытие

3. ИЗОЛЯЦИЯ

– Изоляция ядра взаимн соединенного полиэтилена (СЛПЭ)

4. ЭКРАН ИЗОЛЯЦИИ

– Наружный проводной слой прессовал и постоянно сварил с изоляцией ядра

Полу-проводя тип
– Над наружным полу-проводя слоем, семикондуктинг ленту необходимо использовать.

5. ЭКРАН МЕТАЛЛА

– ленты меди спирально с минимальной толщиной 0,1 мм.

Разделитель
– Над экраном так же, как под наружной оболочкой, отделяя слой необходимо использовать (например связывать тесьмой).

6. ОБОЛОЧКА

– Наружная оболочка смеси ПВК

МВ СЛПЭ изолировал напряжение тока медного кабеля расклассифицированное:

3.6/6КВ, 6/10КВ, 8.7/15КВ, 12/20КВ, 18/20КВ, 21/35КВ, 26/35КВ

МВ СЛПЭ изолировал номер медного кабеля ядров:

1 ядр, 3 ядра

Введение медного кабеля МВ изолированное СЛПЭ:

Изолированный кабель кслпе МВ использован для линии передачи энергии и распределения с напряжением тока расклассифицированным на 35кв и ниже. Сравненный с ПВК изолировал силовой кабель, характеристики хвастовств силового кабеля СЛПЭ не только превосходного электричества, механизм, жару и стареть устойчивые, структуру окружающей среды стресс-устойчивую и химическую коррозионностойкую, но также простую, легковес, никакое ограничение путем класть падение, и работать высокотемпературного припуска на долгосрочный.

Кабель СЛПЭ смог мочь принести некоторую тракцию во время установки, и бронированный кабель кслпе смог внешние механические силы.

Изолированные СЛПЭ характеристики использования медного кабеля:

1). Расклассифицированное напряжение тока частоты силы до 35КВ.
2). Рабочая температура Максимальн Допустим непрерывная проводника: 90℃
3). Температура Максимальн Закоротить проводника не превысит: (максимальная продолжительность 5С) 250℃

4). Температура окружающей среды под установкой под 0℃
5). Радиус загиба кабеля не должен быть чем 15 раз диаметра кабеля.

свойства плам-ретардант 6).Тхэ кабеля исполняют с рангом а, б, к ГБ/Т19666-2005 или ИЭК60332.

Типы изолированного кабеля СЛПЭ:

12/20КВ 1 данные по изолированного кабеля ядра СЛПЭ технические:
