Подробная информация о продукте:
|
ядр проводника: | Обожженная медь или трудный нарисованный алюминий | Материал изоляции: | Кросслинкед полиэтилен (СЛПЭ) |
---|---|---|---|
Бронированные типы: | ДСТА/СВА/АВА или Унармоуред | Наружный материал оболочки: | Поливиниловый хлорид (ПВК) или полиэтилен (PE) |
стандарт: | ДИН ИЭК АСТМ БС, ИЭК 60502-2, ГБ12706, ИЭК60228 | Цвет: | Черный или как требование |

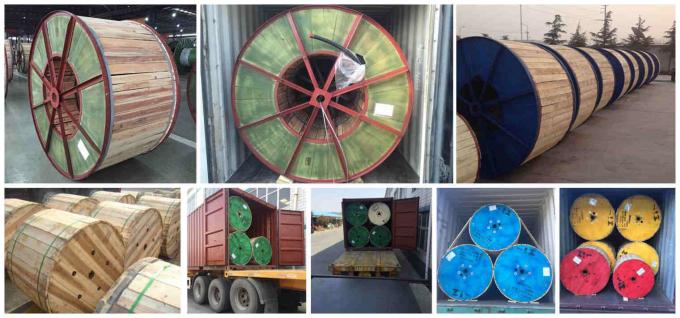

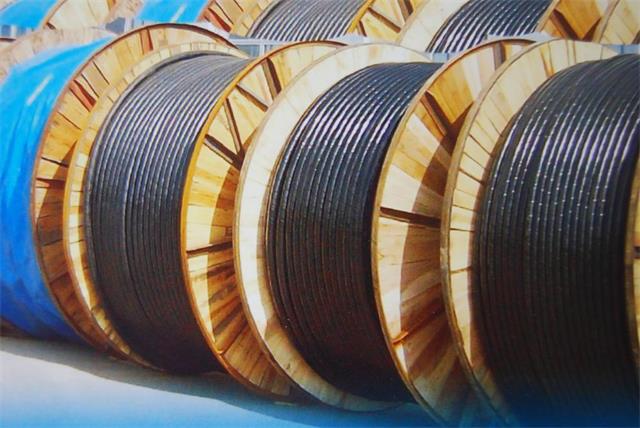

упаковка: | барабанчик Деревянн-стали, стальной барабан, деревянный барабанчик | Особенное Рекиремец: | Огнезащитный, пламя - ретардант, низкий галоид дыма освобождает |
Образца: | И, при условии | Применение: | Подземный, конструкция, промышленный, распределение силы и передающая линия |
Напряжение: | 3.6КВ к 35КВ | ||
Высокий свет: | medium voltage wire,xlpe medium voltage cables |
СРЕДНЕЕ НАПРЯЖЕНИЕ ТОКА КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
3.6/6КВ, 6/10КВ, 8.7/15КВ, 12/20КВ, 18/20КВ, 21/35КВ, 26/35КВ

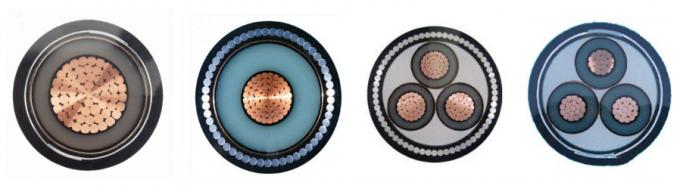

СРЕДНЯЯ КОНСТРУКЦИЯ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
Проводник: Класс 2 сел простого медного проводника или трудного нарисованного алюминия на мель к 60228:2005 ЭН БС (ранее БС6360)
Экран проводника: Полу-проводя материал
Изоляция: Тип ГП8 СЛПЭ (Взаимн соединенного полиэтилена) к БС7655
Экран изоляции: Полу-проводя материал
Металлический экран: Индивидуальный и общий медный экран ленты к БС6622
Заполнитель: Волокна ЛЮБИМЦА (терефталата полиэтилена)
Разделитель: Биндинг лента
Постельные принадлежности: ПВК (поливиниловый хлорид) печатает ТМ1 к БС7655
Армоуринг: Стальная лента бронированное (STA) или алюминиевый провод бронированное (AWA) или стальной провод бронированное (SWA)
Оболочка: ПВК (поливиниловый хлорид) или (PE) полиэтилена тип ТМ1 к БС7655
Цвет: Чернота или как запрос
СРЕДНЕЕ ПРИМЕНЕНИЕ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
Кабель кслпе МВ использован для того чтобы передать и распределить силу в передаче энергии и системе распределения 35кВ или низкий. Он вообще приложен к полям включая силу, конструкцию, шахты, металлургию етк. средний кабель кслпе напряжения тока обычно использован для сетей силы, подполье, оутдоорс и в дактировке кабеля.
СРЕДНИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
1. Расклассифицированные напряжения тока: 3.6/6 кВ~26/35 кВ
2. Температура окружающей среды для установки: ≥0℃
3. Максимальная температура проводника в нормальном функционировании: ≤90℃
4. Максимальная рабочая температура жулика. Когда кабель закоротил (максимальная продолжительность 5с): 250℃
5. Минимальный радиус загиба
Одиночное ядр - фиксированное: диаметр 15 кс общий
ядр 3 - фиксированное: диаметр 12 кс общий
(Одиночный диаметр диаметра ядра 12 кс общего 3 ядра 10 кс общий и куда диапазоны расположены за соединением или прекращениями при условии, что гнуть быть осторожным проконтролирован при помощи бывшего)
Китайский тип (общий тип) | Описание | Применение | |
Ку | Ал | ||
ИДЖВ (КУ/СЛПЭ/ПВК) | ИДЖЛВ (АЛ/СЛПЭ/ПВК) | Проводник Ку (проводник) Ал СЛПЭ изолировал силовой кабель обшитый ПВК | Класть внутри помещения, в тоннель, зафиксировал на кронштейне, трубу и похороненный в почве, кабель не может принести внешние механические силы. |
ИДЖИ (КУ/СЛПЭ/ПЭ) | ИДЖЛИ (АЛ/СЛПЭ/ПЭ) | Проводник Ку (проводник) Ал СЛПЭ изолировал силовой кабель обшитый ПЭ | |
ИДЖВ22 (КУ/СЛПЭ/СТА/ПВК) | ИДЖЛВ22 (АЛ/СЛПЭ/СТА/ПВК) | Проводник Ку (проводник) Ал СЛПЭ изолировал двойник силового кабеля стал-ленты арморед обшитого ПВК | Для класть внутри помещения, в тоннель, канаву кабеля, или направьте в землю, способную для того чтобы принести внешние механические силы, но неспособный для того чтобы принести большую вытягивая силу. |
ИДЖВ23 (КУ/СЛПЭ/СТА/ПЭ) | ИДЖЛВ23 (АЛ/СЛПЭ/СТА/ПЭ) | Проводник Ку (проводник) Ал СЛПЭ изолировал двойник силового кабеля стал-ленты арморед обшитого ПЭ | |
ИДЖВ62 (КУ/СЛПЭ/АТА/ПВК) | ИДЖЛВ62 (АЛ/СЛПЭ/АТА/ПВК) | Проводник Ку (проводник) Ал СЛПЭ изолировал двойник силового кабеля алюмини-ленты арморед обшитого ПВК | |
ИДЖВ32 (КУ/СЛПЭ/СВА/ПВК) | ИДЖЛВ32 (АЛ/СЛПЭ/СВА/ПВК) | Проводник Ку (проводник) Ал СЛПЭ изолировал силовой кабель стал-провода арморед обшитый ПВК | Для класть внутри помещения, в тоннель, канаву кабеля, колодец или направьте в землю, способную для того чтобы принести внешние механические силы и некоторую вытягивая силу |
ИДЖВ33 (КУ/СЛПЭ/СВА/ПЭ) | ИДЖЛВ33 (АЛ/СЛПЭ/СВА/ПЭ) | Проводник Ку (проводник) Ал СЛПЭ изолировал силовой кабель стал-провода арморед обшитый ПЭ | |
ИДЖВ72 (КУ/СЛПЭ/АВА/ПВК) | ИДЖЛВ72 (АЛ/СЛПЭ/АВА/ПВК) | Проводник Ку (проводник) Ал СЛПЭ изолировал силовой кабель алюмини-провода арморед обшитый ПЭ |
Номинальная площадь проводника | Максимальное сопротивление проводника на 20°К | Толщина изоляции СЛПЭ | Толщина медной ленты | Толщина наружной оболочки | Приблизительно. Общий диаметр | Приблизительно вес кабеля | Стандартная длина упаковки | Размер барабанчика | Приблизительно вес брутто |
---|---|---|---|---|---|---|---|---|---|
Скмм | Охм/Км | мм | мм | мм | мм | Кг/Км | ± 10% метра | Кг | |
35 | 0,524 | 4,5 | 0,075 | 1,8 | 23,7 | 835 | 500 | Д-12 | 520 |
50 | 0,387 | 4,5 | 0,075 | 1,8 | 24,8 | 980 | 500 | Д-12 | 600 |
70 | 0,268 | 4,5 | 0,075 | 1,8 | 26,4 | 1220 | 500 | Д-12 | 720 |
95 | 0,193 | 4,5 | 0,075 | 1,8 | 28,3 | 1520 | 500 | Д-12 | 870 |
120 | 0,153 | 4,5 | 0,075 | 1,9 | 30,0 | 1800 | 500 | Д-12 | 1010 |
150 | 0,124 | 4,5 | 0,075 | 1,9 | 31,4 | 2110 | 500 | Д-14 | 1210 |
185 | 0,0991 | 4,5 | 0,075 | 2,0 | 33,2 | 2480 | 500 | Д-16 | 1450 |
240 | 0,0754 | 4,5 | 0,075 | 2,0 | 35,7 | 3070 | 500 | Д-18 | 1780 |
300 | 0,0601 | 4,5 | 0,075 | 2,1 | 37,9 | 3700 | 500 | Д-18 | 2090 |
400 | 0,0470 | 4,5 | 0,075 | 2,2 | 41,0 | 4620 | 500 | Д-18 | 2550 |
500 | 0,0366 | 4,5 | 0,075 | 2,3 | 44,2 | 5660 | 500 | Д-18 | 3070 |
630 | 0,0283 | 4,5 | 0,075 | 2,4 | 48,2 | 7040 | 500 | Д-19 | 3840 |
