Подробная информация о продукте:
|
проводник: | Отожженной меди | Изоляция: | Поливиниловый изолированный хлорид (ПВК) |
---|---|---|---|
Наружная оболочка: | Поливиниловый обшитый хлорид (ПВК), ЛСОХ | панцырь: | ДСТА/СВА/АВА Арморед или Унарморед |
Номинальное напряжение: | 0.6/1kV | Размер поперечного сечения: | 0.75мм2-1000мм2 |
Стандарты: | ИЭК60502, ДИН ИЭК АСТМ БС, ГБ/Т12706, ВДЭ, УЛ | Цвет: | Чернота или подгонянный |
Применение: | Конструкция, промышленный, подземная, электростанция | Функция: | Ссадин-Упорный |
упаковка: | Барабанчик, опционный | ||
Высокий свет: | pvc insulated wire,polyvinyl chloride cable |
0.6 / проводник ссадины изолированного кабеля ПВК 1КВ устойчивый обожженный медный
Изолированное ПВК напряжение тока Электрсиал расклассифицированное кабелем:
0.6/1кв
Изолированный ПВК номер электрического кабеля ядров:
1 ядр, 2 вырезает сердцевина из, 3 вырезает сердцевина из, 3+1 вырезает сердцевина из, 3+2 вырезает сердцевина из, 4 вырезает сердцевина из, 4+1 вырезает сердцевина из, ядр 5
Изолированное ПВК применение кабеля Электрсиал:
Кабели ПВК были положены внутри помещения, в тоннели, канавы кабеля и трубы. Он можно также похоронить в свободной почве. Кабели пвк СТА бронированные смогли принести механические внешние силы. Кабель одно-ядра не позволен быть положенным в магнитный трубопровод который смог сразу быть похоронен в земле (похороненной глубине: ≥0.7 м от земли). Кабели пвк СВА и АВА бронированные смогли принести большие растяжимые силы.
Расклассифицированное напряжение тока Уо/У | 0.6/1 кВ |
Максимальный рабочий потенциал | 1,2 кВ |
Фрекенсе | 50 Хз |
Напряжение тока теста | 3500 в |
Допустимая рабочая температура на проводнике |
+60°К |
температура короткого замыкания (продолжительность максимальные 5 с) |
°К 160 |
Минимальная температура установки |
Быть ниже чем 0°К |
Стресс максимального проводника допустимый растяжимый |
50 Н/мм |
Минимальный радиус загиба |
кабель Ø 15 кс |
Пламя - ретардант |
ИЭК60332-1-2 |
Применимые стандарты кабеля изолированного ПВК электрического
— Директивы дизайна и теста ИЭК 60502-1
— Проводник ИЭК 60228
— Пламя ИЭК 60332-1 - ретардант
— Пламя ИЭК 60332-3-24 - кот ретардант. К

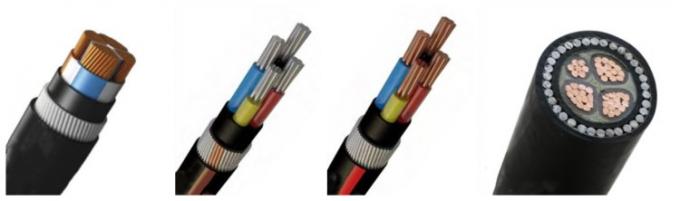

Изолированные ПВК типы электрического кабеля:
Типы изолированного кабеля ПВК | Описание | Ядри | Зона раздела Номи |
Ку/ПВК/ПВК | медное ядр, изолированный пвк, обшитый пвк, электрический кабель |
1 ядр ядр 2 ядр 3 ядр 4 ядр 5 ядр 3+1 ядр 3+2 ядр 4+1 |
1.5~1000мм2 |
Ал/ПВК/ПВК | алюминиевое ядр, изолированный пвк, обшитый пвк, электрический кабель |
||
Ку/ПВК/СТА/ПВК | медное ядр, изолированный пвк, стальная лента бронированная, обшитый пвк, электрический кабель | 4~1000мм2 | |
Ал/ПВК/СТА/ПВК | алюминиевое ядр, изолированный пвк, стальная лента бронированная, обшитый пвк, электрический кабель | ||
Ку/ПВК/СВА/ПВК | медное ядр, изолированный пвк, стальной провод бронированный, обшитый пвк, электрический кабель | ||
Ал/ПВК/СВА/ПВК | алюминиевое ядр, изолированный пвк, стальной провод бронированный, обшитый пвк, электрический кабель | ||
ЗР-Ку/ПВК/ПВК | медное ядр, изолированный пвк, обшитый пвк, пламя - ретардант, электрический кабель | 1.5~1000мм2 | |
ЗР-Ал/ПВК/ПВК | алюминиевое ядр, изолированный пвк, обшитый пвк, пламя - ретардант, электрический кабель | ||
ЗР-Ку/ПВК/СТА/ПВК | медное ядр, изолированный пвк, стальная лента бронированная, обшитый пвк, пламя - ретардант, электрический кабель | 4~1000мм2 | |
ЗР-Ал/ПВК/СТА/ПВК | алюминиевое ядр, изолированный пвк, стальная лента бронированная, обшитый пвк, пламя - ретардант, электрический кабель | ||
ЗР-Ку/ПВК/СВА/ПВК | медное ядр, изолированный пвк, стальной провод бронированный, обшитый пвк, пламя - ретардант, электрический кабель |
||
ЗР-Ал/ПВК/СВА/ПВК | алюминиевое ядр, изолированный пвк, стальной провод бронированный, обшитый пвк, пламя - ретардант, электрический кабель |
Изолированные ПВК данные по электрического кабеля технические:
Поперечное сечение проводника (мм2) | Вид проводника | Толщина изоляции (мм) | Толщина оболочки (мм) | Средний максимальный Наружн-диаметр (мм) | Вес продукта приблизительный (кг/км) | Сопротивление медной проволоки проводника максимальное (Ω/км) | Минимальное сопротивление изоляции (МΩ.км) | |
Покрытый металл | Отсутствие покрытого металла | |||||||
2×1.5 | 1 | 0,7 | 1,2 | 10 | 84,93 | 12,1 | 12,2 | 0,011 |
2 | 0,7 | 1,2 | 10,5 | 89,13 | 12,1 | 12,2 | 0,01 | |
2×2.5 | 1 | 0,8 | 1,2 | 11,5 | 116,99 | 7,41 | 7,56 | 0,01 |
2 | 0,8 | 1,2 | 12 | 124,84 | 7,41 | 7,56 | 0,009 | |
2×4 | 1 | 0,8 | 1,2 | 12,5 | 154,02 | 4,61 | 4,7 | 0,0085 |
2 | 0,8 | 1,2 | 13 | 162,49 | 4,61 | 4,7 | 0,0077 | |
2×6 | 1 | 0,8 | 1,2 | 13,5 | 201,43 | 3,08 | 3,11 | 0,007 |
2 | 0,8 | 1,2 | 14 | 211,74 | 3,08 | 3,11 | 0,0065 | |
2×10 | 1 | 1 | 1,4 | 16,5 | 342,84 | 1,83 | 1,84 | 0,007 |
2 | 1 | 1,4 | 17,5 | 354,15 | 1,83 | 1,84 | 0,0065 | |
2×16 | 2 | 1 | 1,4 | 20 | 481,24 | 1,15 | 1,16 | 0,0052 |
2×25 | 2 | 1,2 | 1,4 | 24 | 717,82 | 0,727 | 0,734 | 0,005 |
2×35 | 2 | 1,2 | 1,6 | 27,5 | 955,57 | 0,524 | 0,529 | 0,0044 |
3×1.5 | 1 | 0,7 | 1,2 | 10,5 | 105,86 | 12,1 | 12,2 | 0,011 |
2 | 0,7 | 1,2 | 11 | 110,82 | 12,1 | 12,2 | 0,01 | |
3×2.5 | 1 | 0,8 | 1,2 | 12 | 149,34 | 7,41 | 7,56 | 0,01 |
2 | 0,8 | 1,2 | 12,5 | 159,02 | 7,41 | 7,56 | 0,009 | |
3×4 | 1 | 0,8 | 1,2 | 13 | 201,04 | 4,61 | 4,7 | 0,0085 |
2 | 0,8 | 1,2 | 13,5 | 211,19 | 4,61 | 4,7 | 0,0077 | |
3×6 | 1 | 0,8 | 1,4 | 14,5 | 278,69 | 3,08 | 3,11 | 0,007 |
2 | 0,8 | 1,4 | 15,5 | 291,56 | 3,08 | 3,11 | 0,0065 | |
3×10 | 1 | 1 | 1,4 | 17,5 | 457,6 | 1,83 | 1,84 | 0,007 |
2 | 1 | 1,4 | 19,5 | 472,47 | 1,83 | 1,84 | 0,0065 | |
3×16 | 2 | 1 | 1,4 | 21,5 | 652,85 | 1,15 | 1,16 | 0,0052 |
3×25 | 2 | 1,2 | 1,4 | 26 | 985,18 | 0,727 | 0,734 | 0,005 |
3×35 | 2 | 1,2 | 1,6 | 29 | 1316,42 | 0,524 | 0,529 | 0,0044 |
4×1.5 | 1 | 0,7 | 1,2 | 11,5 | 129,92 | 12,1 | 12,2 | 0,011 |
2 | 0,7 | 1,2 | 12 | 137,02 | 12,1 | 12,2 | 0,01 | |
4×2.5 | 1 | 0,8 | 1,2 | 13 | 185,91 | 7,41 | 7,56 | 0,01 |
2 | 0,8 | 1,2 | 13,5 | 199,73 | 7,41 | 7,56 | 0,009 | |
4×4 | 1 | 0,8 | 1,4 | 14,5 | 264,06 | 4,61 | 4,7 | 0,0085 |
2 | 0,8 | 1,4 | 15 | 280 | 4,61 | 4,7 | 0,0077 | |
4×6 | 1 | 0,8 | 1,4 | 16 | 352,25 | 3,08 | 3,11 | 0,007 |
2 | 0,8 | 1,4 | 17 | 372,18 | 3,08 | 3,11 | 0,0065 | |
4×10 | 1 | 1 | 1,4 | 19 | 589,31 | 1,83 | 1,84 | 0,007 |
2 | 1 | 1,4 | 20,5 | 614,24 | 1,83 | 1,84 | 0,0065 | |
4×16 | 2 | 1 | 1,4 | 23,5 | 848,16 | 1,15 | 1,16 | 0,0052 |
4×25 | 2 | 1,2 | 1,6 | 27,5 | 1309,68 | 0,727 | 0,734 | 0,005 |
4×35 | 2 | 1,2 | 1,6 | 32 | 1724,19 | 0,524 | 0,529 | 0,0044 |
5×1.5 | 1 | 0,7 | 1,2 | 12 | 155,09 | 12,1 | 12,2 | 0,011 |
2 | 0,7 | 1,2 | 12,5 | 163,63 | 12,1 | 12,2 | 0,01 | |
5×2.5 | 1 | 0,8 | 1,2 | 14 | 223,98 | 7,41 | 7,56 | 0,01 |
2 | 0,8 | 1,2 | 14,5 | 240,8 | 7,41 | 7,56 | 0,009 | |
5×4 | 1 | 0,8 | 1,4 | 16 | 319,08 | 4,61 | 4,7 | 0,0085 |
2 | 0,8 | 1,4 | 17 | 338,37 | 4,61 | 4,7 | 0,0077 | |
5×6 | 1 | 0,8 | 1,4 | 17,5 | 428,24 | 3,08 | 3,11 | 0,007 |
2 | 0,8 | 1,4 | 18,5 | 452,4 | 3,08 | 3,11 | 0,0065 | |
5×10 | 1 | 1 | 1,4 | 21 | 721,03 | 1,83 | 1,84 | 0,007 |
2 | 1 | 1,4 | 22 | 750,19 | 1,83 | 1,84 | 0,0065 | |
5×16 | 2 | 1 | 1,6 | 26 | 1063,16 | 1,15 | 1,16 | 0,0052 |
5×25 | 2 | 1,2 | 1,6 | 31,5 | 1612,39 | 0,727 | 0,734 | 0,005 |
5×35 | 2 | 1,2 | 1,6 | 35 | 2127,77 | 0,524 | 0,529 | 0,0044 |
